Teknik Özellikler
ÖN ÜRETİMLİ H BİRLEŞİM SİSTEM
PREFABRİK ŞANTİYELERİMİZE AİT TEKNİK ÖZELLİKLER
Karmod aylık olarak min. 400 adet max. 500 adet bina üretim kapasitesine sahiptir.

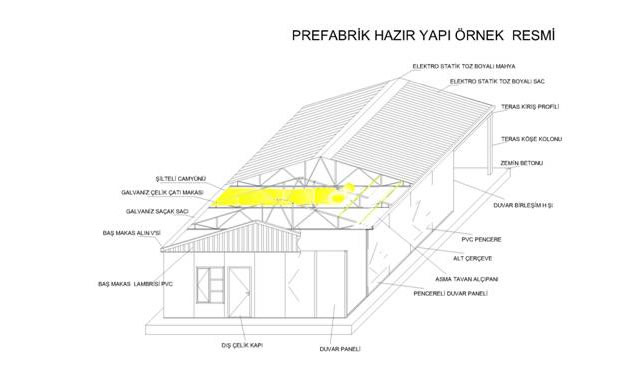

GENEL SİSTEM TANIMI:
ÜRETİM TEKNOLOJİSİ :
Taşıyıcı sistemde DIN EN 10326 standardında S320GD+Z,+AZ Erdemir kalite no:1332, S350GD+Z,+AZ Erdemir kalite no:1335 ve/veya Erdemir kalite no: 1322 dir.
STATİK HESAPLAR :Yapının kullanım amacına uygunluğu ve yapının bulunduğu bölgeye göre gerekli sismik ve statik hesapları, proje ve standartlarda belirlenen yük değerlerine göre ve 3. maddede belirtilmiş olan Türk Standartları ve/veya Uluslar arası standartlara uygun olarak; Sap2000, CFS, STA4CAD, BRICSCAD, HAYESCAD programları ile yapılmaktadır.
ISI (İKLİM) HESABI : Dış Duvar ve Çatı, binanın yapılacağı bölgenin iklim şartları göz önüne alınarak ;
Kar yükü: 80 kg/m2,
Rüzgar hızı: 90 kg/m2,
Deprem Şartları: 1. Derece,
İklim şartları: 3. Bölge iklim şartları,
TS 825’de tavsiye edilen Yalıtım Değerlerini sağlayacak şekilde detaylandırılmaktadır.
Projeye bağlı olarak hareketli yüklerde 200 kg/m2 ve hareketsiz yüklerde 400 kg/m2 esas alınmıştır.
Deprem parametresi olarak A0 =0,40 I=1 n= 0,3 esas alınmıştır.
KARMOD KONUT SİSTEMİ , UYGUNLUK STANDARTLARI :
TS 11372 :Çelik Yapılar – Hafif – Soğukta Şekil Verilmiş Profillerle Oluşturulan – Hesap Kuralları
TS 648 :Çelik Yapıların Hesap ve Yapım Kuralları
TS 6793 :Konutlar ve Kamu binalarında Kullanım ve yerleşim yükleri
TS 498 :Yapı Elemanlarının Boyutlandırılmasında Alınacak Yüklerin Hesap Değerleri
TS 7046 :Yapıların Tasarımı İçin Esaslar
TS ENV 1993–1–2 :(Eurocode 3) Çelik Yapıların tasarımı Bölüm 1–2:Genel kurallar- Yangına karşı yapısal tasarım
TS 4561 :Çelik Yapıların Plastik Teoriye Göre hesap Kuralları
TS ENV 1090-1 :Çelik Yapı uygulanmaları –Bölüm1:Genel kurallar ve binalar için kurallar
TS ENV 1090-3 :Çelik Yapı uygulamaları – Bölüm 3: Yüksek akma dayanımlı çelikler için ilave kurallar.
TS ENV1998-1 :Eurocode 8: Depreme dayanıklı yapıların Projelendirilmesi-Bölüm 1:Genel kurallar,sismik etkiler ve binalar için kurallar.
TS EN 10326 :Sürekli sıcak daldırma ile kaplanmış Yapı Çeliğinden mamul şerit ve levhalar-teknik teslim şartları
TS EN 10327 :Sürekli sıcak daldırma ile kaplanmış, soğuk şekillendirme amaçlı düşük karbonlu çeliklerden mamul şerit ve levhalar-teknik teslim şartları
TS EN 10162 :Çelik profiller- Soğuk haddelenmiş- Teknik teslim şartları- Boyut ve kesit toleransları,
TS EN 20898 :Bağlama elemanlarının mekanik özellikleri
TS 3611EN 20898-2 :Bağlama elemanlarının mekanik özellikleri – Bölüm 2: Deney yükü Değerleri belirlenmiş somunlar—Normal Adımlı
DEKORATİF – ZIRHLANDIRILMIŞ DUVAR PANELLERİ
TS825 e Göre Tavsiye Edilen Yalıtım Değerleri SAĞLANAN ISI YALITIM DEĞERİ
1. iklim Bölgesi için :0.80 W/m2K……………………………. 0.442 W/m2K (Uygundur)
2. iklim Bölgesi için :0.60 W/m2K…………………………… 0.442 W/m2K (Uygundur)
3. iklim Bölgesi için :0.50 W/m2K …………………………… 0.442 W/m2K (Uygundur)
4. iklim Bölgesi için :0.40 W/m2K……………………………. 0.398 W/m2K (Uygundur)
Duvar panelleri özel bükümlü paslanmaz galvaniz sacdan ve 8X1250X2500 mm ebatlarında çift taraflı çimentolu yonga levhadan (betopan) imal edilir. ( H:2800 veya 3000 mm yapılabilir.)
Dış ve iç Duvar Kalınlığı : 60 mm dir.
Cephe Kaplamaları : 8 mm kalınlıkta çimentolu yonga levha (CE Belgeli)
Isı ve Ses Yalıtım Malzemesi : 84 mm kalınlıkta Polistren Köpük (16kg/m3)
(Yangın Direnci: DIN 4102 ‘ e göre “zor alevlenici malzemeler” olan “B1” sınıfındadır.
Taşıyıcı Panel Konstrüksiyonu: Özel olarak şekillendirilmiş Galvaniz H Profildir.
Statik hesap sonucu 1,2 mm dir.
TAŞIYICI KONSTRÜKSİYONLAR
Çatı makasları, duvar birleşim elemanları olan U – H ları kirişler ve kolonlar özel bükümlü paslanmaz galvaniz sacdan imal edilir.
Kenarlarda radius oluştuğundan terleme sonucu paslanma olmaz.
Bina boyunca her 125 cm de bir adet özel şekillendirilmiş çelik çatı makasları konulmaktadır. Montajda cıvata ve somun kullanıldığından yapı defalarca sökülüp takılabilir.
ARAKAT KONSTRÜKSİYONU ( İKİ KATLI BİNALAR İÇİNDİR.)
Ara kat konstrüksiyonu özel şekil dirilmiş taşıyıcı galvaniz sacdan bükülmüş C olarak imal edilir. Ara kat üzerine 16 mm kalınlığında taşıyıcı betopan (çimento yonga levha) kaplanır. Asma tavan alçıpanı üzerine ses izolasyonu olarak 80 mm kalınlığında cam yünü serilir. Ara kat taşıma yükü 200 kg/m² dir.
MERDİVEN ( İKİ KATLI BİNALAR İÇİNDİR.)
Kutu profillerden elde edilen çelik iskelet üzerine 16 mm kalınlığında betopan malzeme ile kaplanır. Merdiven korkuluğu kutu profillerden imal edilir. Merdiven iskelet kısmı çift kat astar ve çift kat yağlı boya ile boyanı
ÇATI DETAYI
TS825 e Göre Tavsiye Edilen Yalıtım Değerleri SAĞLANAN ISI YALITIM DEĞERİ
1. iklim Bölgesi için :0.50 W/m2K……………………………. 0.440 W/m2K (Uygundur)
2. iklim Bölgesi için :0.40 W/m2K…………………………… . 0.361 W/m2K (Uygundur)
3. iklim Bölgesi için :0.30 W/m2K …………………………… 0.234 W/m2K (Uygundur)
4. iklim Bölgesi için :0.25 W/m2K……………………………. 0.234 W/m2K (Uygundur)
Çatı Taşıyıcı Sistem :Galvanizli sacdan özel olarak dizayn edilen profillerinden oluşmaktadır.
Aşık : Özel Şekillendirilmiş galvaniz omega aşık
Çatı kaplaması: Çatı kaplaması olarak 0.55 mm boyalı galvaniz trapez sac uygulanır.
Yalıtım Malzemesi : 80 mm kalınlıkta Camyünü (14 kg/m3) (1.İklim Bölgesi için)
Yalıtım Malzemesi :100 mm kalınlıkta Camyünü (14 kg/m3) (2.İklim Bölgesi için)
Yalıtım Malzemesi :160 mm kalınlıkta Camyünü (14 kg/m3) (3.-4.İklim Bölgesi için)
Asma Tavan Konstrüksiyonu : Özel olarak dizayn edilen Omega Pofillerdir.
Yağmur Oluk ve Dereler :Kare kesitli PVC esaslı dere ve inişleridir.
Saçak Kaplaması : 20 cm genişlikte Özel şekillendirilmiş menfezli galvaniz sac dır
ASMA TAVAN
Tavan kaplaması olarak 12,5 mm kalınlığında alçıpen levhadır.
Tavan yalıtımı olarak 80 mm kalınlıkta Camyünü kullanılmaktadır.
Alçıpan birleşim elemanları elektrostatik boyalı alüminyum malzemeden imal edilmiştir.
Islak mekânların tavanlarına betopan levha uygulanmaktadır.

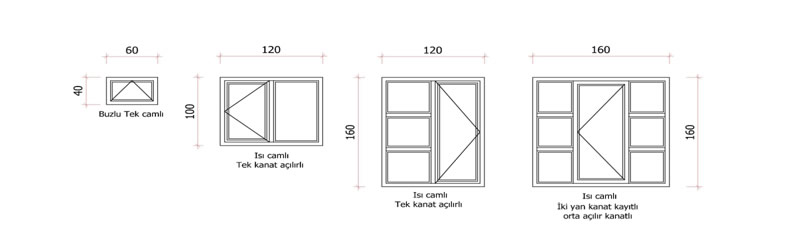

PENCERELER VE VASİSTASLAR
| Cinsi |
Pencerelerimiz PVC EGEPEN DECEUNINCK markadır. |
|
Pencere Camı |
4+9+4 ısıcamlı |
|
Vasistas Camı |
4 mm kalınlığında buzlu cam |
|
Aksesuar |
PVC Kol |

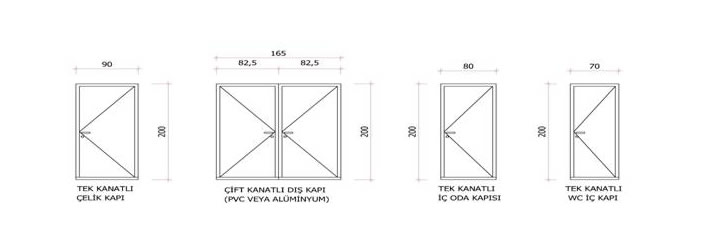

KAPI ÇİZİMLERİ
DIŞ KAPILAR
|
Kapı ebatları |
90*200 çelik kapı (Prefabrik konutlarda dış kapılar çelik kapı kullanılmaktır.) |
|
Kapı kasası |
Çelik |
|
Yüzey kaplaması |
Ahşap ceviz |
|
Kilit sistemi |
Bilyeli silindirik kilit ve emniyet kilitli (kale marka) |
|
Kapı kolu |
Alüminyum, sarı boyalı |
|
Menteşe |
Özel menteşeli |
İÇ KAPILAR
|
Kapı kasası |
1,2 Galvaniz sac |
|
Yüzey kaplaması |
MDF press |
|
Dolgu malzemesi |
Kraft kağıt |
|
Kilit sistemi |
Gömme kilit (kale marka) |
|
Kapı kolu |
Alüminyum ,Gri boyalı |
|
Menteşe |
2 adet beyaz boyalı setuskur menteşeli |
Prefabrik konut binalarında, iç kapılar 80×200 ölçülerinde ahşap amerikan kapı olarak imal edilir.
ELEKTRİK TESİSATI
Elektrik tesisatı TSE Belgeli,1 Kalite malzemeler kullanılmaktadır.
Sistem tavan arasından ve duvar yüzeyinden PVC esaslı kablo kanalı kullanılarak panel üzerinden döşenir.
|
Genel |
TSE belgeli VİKO marka |
|
Anahtar ve prizler |
TSE belgeli VİKO marka |
|
Armatür |
TSE belgeli Yaşam mekanlarında aydınlatma armatürü 32 W simit florasan ESPA markadır. Islak mekanlarda aydınlatma armatürü tavan glop 60 W ESPA markadır. |
|
Sigortalar |
TSE belgeli SİEMENS marka Otomat |
|
Kablo tesisatı 250 V |
TSE belgeli , Pirizlere 3×2,5 NYM ve NYA kablo kullanılmakta olup ,anahtarlar ve aydınlatma armatürlerine içinse 2×1,5 NYM ve NYA kablo kullanılmaktadır. VATAN veya ÖZNUR markadır. |
Elektrik Panoları Müşteri tarafından yapılacaktır.
Telefon Tesisatı Müşteri tarafından yapılacaktır.
Ana Hat Bağlantısı Müşteri tarafından yapılacaktır.
NOT: Soba, Klima, Elektrikli radyatör kullanılması durumları projede belirtilmelidir.
Her bir ısıtıcı, klima ayrı bir sigorta hattı ile beslenecektir.
SIHHİ TESİSATLARI
Temiz su tesisatı TSE belgeli malzemeler kullanılarak sıva altı döşenir.
Temiz su ve pis su tesisatı 1 MT bina dışına çıkartılıp bırakılır.
Pis su ve temiz su ana hat dış bağlantılar müşteriye aittir.
|
Genel |
TSE standartlarına uygun 1. Kalite malzemeler kullanılmaktadır. |
|
Vitrifiye malzemeleri |
TSE belgeli beyaz seramik AYVİT markadır. |
|
Armatürler |
TSE belgeli ECESAN markadır. |
|
Temiz su boruları |
PPR-C boru ve boru bağlantıları Fırat markadır. |
|
Pis su boruları |
PVC boru ve ek parçaları FIRAT markadır. |
|
lavabolar |
45*55 cm ölçülerinde duvara monte ayaklı lavabodur. |
|
Duş |
90 cm x 90 cm akrilik duş teknesidir. |
|
klozet |
TSE belgeli , duvara monte Asma rezervuarlı seramik klozet |
|
Alaturka taş |
TSE belgeli , duvara monte çekme rezervuarlı seramik alaturka taşlı |
|
Pisuar |
TSE belgeli , duvara monte seramik pisuar ve pisuar bölmesi |
|
Evye |
100 cm x 50 cm ebatlarında ahşap sunta dolaplı,metal tezgahlıdır. |
BOYA
Dış Cephe :2 kat Akrilik dış cephe boyası (renkler müşteri tarafından tesbit edilecektir.)
İç Cephe :2 kat Plastik boya (renkler müşteri tarafından tesbit edilecektir.)
Tavan :2 kat Plastik boya (renkler müşteri tarafından tesbit edilecektir.)
Panel birleşim, tavan ve çatı detaylarına mastik çekilmektedir.
Dış metal yüzeyleri çift kat astar, çift kat sentetik yağlı boya ile boyanmaktadır.
ZEMİN BETONU ( MÜŞTERİYE AİTTİR.)
Alıcı tarafından hazırlanan zemin beton düzgün atılmalıdır.
Zemin betonunun hazırlanması için gerekli bilgi ve çizimler siparişle birlikte müşteriye verilmektedir.
GARANTİ KAPSAMI
Yapılarımız kullanım hataları haricinde imalat ve montaj hatalarına karşı 2 Yıl KARMOD tarafından garanti altındadır.
GENEL ÜRETİM MONTAJ BİLGİLERİ
1- Zemin betonunu üzerine kurulan kurul an KARMOD yapıları ,istenildiği zaman sökülüp,başka bir yerde tekrar kurulabilir.
2- Şantiye koşularında; ofis, yemekhane, yatakhane, WC/banyo olarak kullanılabilir. Doğal yaşamda; okul, sağlık ocağı, hastane, konut olarak kullanılabilir.
3-KARMOD Prefabrik yapıları zemin betonuna çelik dübeller ile zemine sabitlenir.
4-Taşıyıcı sistemi oluşturan çelik kolonlar, kirişler ileri teknoloji roll-form makineleri kullanılarak üretilmektedir. Bağlantılar somun ve cıvata ile yapıldığından defalarca sökülüp, kurulabilir. Galvaniz malzeme kullanımı sayesinde paslanmaya karşı yüksek mukavemetlidir.
5-Yapıyı oluşturan duvarlar taşıyıcı değildir, bu nedenle duvarlarda deformasyon olmaz . Bütün yükü statik hesapları yapılmış Galvaniz çelik H , kolon ve kirişler taşır.
6- prefabrik yapıyı oluşturan parçaların ağırlıkları, iki kişinin taşıyabileceği hafifliktedir. Yükleme,boşaltma insan gücü ile yapılabilir.
Karmod, Teknik Özelliklerde Değişiklik Yapma Hakkını Saklı Tutar.Rev. No: 2710/10
